■コントローラー：PV-1206A（未来舎製）
静かなソリッドステート構造で、充電を行います。太陽電池からバッテリーへの充電を制御するとともに、日没を感知して自動点灯、日の出を感知して自動消灯が可能です。
（夜間照明専用ですので、昼間の負荷制御はできません。）
|
【特徴】
- １００％ソリッドステート部品で作られています。全ての電力切り替えは、MOSFETで制御されています。機械的なリレーは使用していません。筐体はプラスチックで密閉されています。
- 最新のＰＷＭ方式により低電圧充電方式を採用しています。 ０〜１００％のＰＷＭデューティーで制御されており、最大で尚かつ安全な充電を実現しています。
- このコントローラーは、夜間の過放電を防ぎます。 逆流防止ダイオードは必要はありません。
- このコントローラーは、夜間照明負荷機能を有しています。出力の負荷はPV電圧が3.5V以下の時に出力されます。 太陽電池パネルの電圧(PV)が5V以上の時（朝）消灯します。
【技術仕様】
| 型名 |
PV-1206A |
| バッテリー電圧 |
12V |
| 最大PV開放電圧 |
26V |
| 最大PV短絡電流 |
6A |
| PWM設定値 |
密閉（シールド）型電池設定：14.3V±0.1V |
|
湿式（液補充） 電池設定：14.8V±0.1V |
| 最小動作電圧 |
3V |
| 定格充電電流 |
6A |
| 最大負荷電流（１分） |
8A |
| 最大充電電流（５分） |
8A |
| 定格負荷電流 |
6A |
| 負荷出力（PV電圧） |
＜3.5V（PV電圧が約3.5V以下の時負荷出力する。) |
| PV電圧（負荷 OFF） |
＞5+0.2V（PV電圧が約5V以上の時負荷を遮断する。) |
| 負荷の低電圧遮断 |
＜10.5V±0.2V |
| 負荷の低電圧復帰 |
＞11.5V±0.2V |
| 環境温度範囲 |
-40〜
+60℃ |
| 相対湿度 |
100% |
| 順守規格 |
EN 55022/EN
6100/ |
|
FCC PART15 Subpart B Class
B |
| 寸法(L×W×H) |
97× 46×
25.5 |
| 重量 |
103g |
|
価格
|
5,797円 （税込） |
|
ご購入申込み
|
|
|

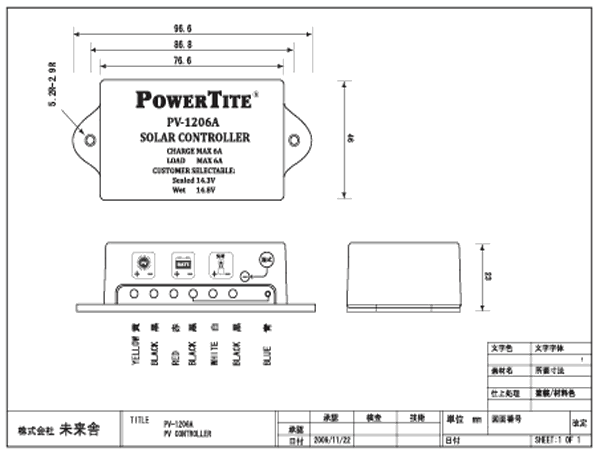

【サイズ図面】
