 充放電コントローラー

 ■トライスターTriStar-45 & TriStar-60
(モーニングスター社製)

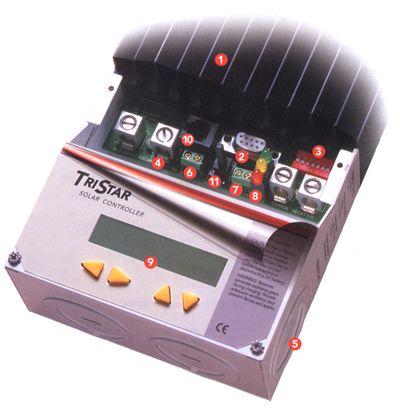

(写真はLCDディスプレイ装着時)

3つの機能を搭載したハイテクコントローラー

  • ソーラー充電制御
  • 負荷放電制御
  • 転換制御(小型風力発電機や水力発電機をバッテリーに直結して充電を行う場合、バッテリーが満充電状態になったとき過充電にならないようにヒーターなどの負荷(転換負荷)をつけることにより適度な放電をする必要があり、この制御を行うこと。)

※ 上の機能を同時に行うことはできません。
例えば、ソーラー充電と負荷放電制御 或いは転換制御と負荷放電制御を同時に行うためには2台必要です。

  1. 周囲温度45℃までフル稼働を可能にした大型ヒートシンカー。
    堅実な設計ポリシーをベースとした高い信頼性、安全性。
  2. PC接続端子を装備(RS-232ケーブル接続)。PCでカスタム仕様設定、モニタリング等が可能。(モーニングスター社のWebsite にてソフト公開 (注1))
  3. 「DIPスイッチ」で充電電圧等の仕様を選択、或いはカスタム設定モードにして
    PCで任意に仕様設定可能。
  4. ハイパワーを考慮した大型接続端子(最大35mm2ケーブル接続可能)。
  5. 十分なスペースを確保した打ち抜き式ケーブル配線溝。
  6. 「バッテリー電圧センサーケーブル端子」装備。バッテリーの状態をより正確に検知。(ケーブルはユーザーがご用意)
  7. 「リモート・バッテリー温度センサー端子」装備。バッテリーの周囲温度を検知して充電電圧を補正。(オプション RTS リモート・バッテリー温度センサー要)
  8. バッテリーの充電状況等を3つのLEDでビジュアル表示。
  9. 2 x 16(15 x 63mm)LCDデイスプレイ装着可能。
    (オプション。装着タイプ TS-M とリモートタイプ TS-RMあり)
    • 充電状況、データ表示
    • 充電電圧/電流UP/DOWNバーグラフ表示
    • 警告/トラブル表示
    • 設定チェック時内容表示
    • 充電電流(Ah)、電力(Wh)累積表示。
  10. LCDメーター接続用 ピンジャック
  11. マニュアルプッシュボタン
    ・設定のリセット ・バッテリーの均等化充電 ON/OFF ・負荷遮断/接続

(注1)
・パソコンにてデータ処理を行う場合のソフトウェアは、
こちらよりダウンロードして下さい。(弊社ではパソコン処理に関するサポートは行っておりませんので、自己責任でお願いします。)

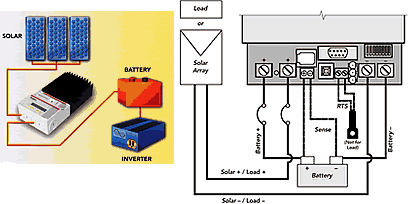

ソーラー充電制御

●バルク(フル)充電、PWM充電、フロート充電、均等化充電の
 4段階充電モードによりバッテリーへの完全充電を実現。

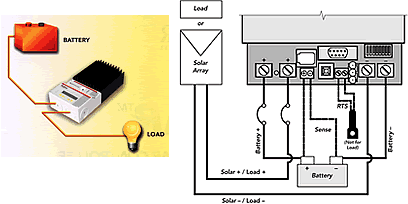

負荷放電制御

●負荷のショート、過負荷保護回路装備。自動遮断/復帰
●突入電流300Aまで許容。
●バッテリー減電圧保護回路装備。

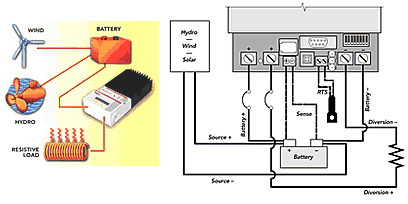

転換制御

●小型風力発電機や水力発電機をバッテリーに直結して充電するときに、
 バッテリーへの過剰充電電気を放出する機能です。実際には、コント
 ローラーにヒーター などの負荷やサブバッテリーなどを接続して
 放出します。
●PWM制御により転換負荷に対する過電流を制御。

TriStar-45/60 仕様    MORNINGSTAR社(米国)

型番

TRIStAR-45

TRIStAR-60

制御機能

充電制御、放電制御、転換制御 (切替設定)

システム電圧

12V/24V/48V

太陽電池入力電流

45A

60A

負荷電流(放電制御時)

45A

60A

転換負荷電流(転換制御時)

45A

60A

精度

12/24V : ≦0.1% +/- 50mV 48V : ≦0.1% +/- 100mV

最大太陽電池入力電圧

 30V(12V系)、60V(24V系)、125V(48V系)
(注:系統連係用の高電圧太陽電池は使用できません)

最大稼働電圧

17V(12V系)、34V(24V系)、68V(48V系)

最低稼働電圧

9V

自己消費電流

本体20mA以下、LCDデイスプレイ 7.5mA

充電方式

PWM

充電制御
充電電圧 PWM
    フロート
    均等化充電

ユーザー選択
14V〜15V  ユーザー選択
13.4V
0、14.2V〜15.3V PWM電圧選択値による。
※均等化充電を実施するか否かは任意に選択可能。
24V = x 2 、48V = x 4

放電制御
   負荷遮断電圧(LVD)
   負荷再接続電圧(LVDR)

ユーザー選択
11.1V〜12.3V ユーザー選択
12.6V〜13.8V LVD電圧選択値による。
24V = x 2、48V = x 4

転換制御
転換充電電圧  PWM
        フロート
        均等化充電

ユーザー選択
13.7V〜14.9V ユーザー選択
13.5V〜14.7V PWM電圧選択値による。
0、14.0V〜15.2V PWM電圧選択値による。
※均等化充電を実施するか否かは任意に選択可能。
24V = x 2、48V = x 4

保護回路

極性逆接保護、短絡保護、過電圧・電流保護、 サージ電流突入保護(4500W)、過熱保護、 夜間の逆電流保護

周囲温度範囲

- 40℃〜 + 45℃

温度補正

リモート・バッテリー温度センサー RTS オプション要

サイズ

26.0 x 12.7 x 7.1 cm(H x W x D)

重量

1.6kg

ケーブル端子サイズ

最大35mm2

価格(税込)

¥47,300

¥61,600

ご購入申込み

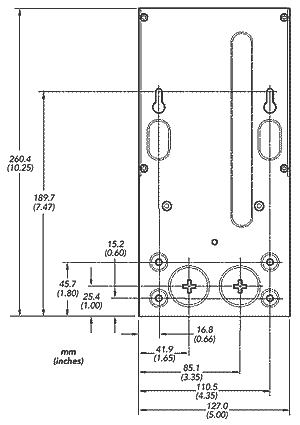

 本体取付サイズ図面




オプション

型番



価格(税込)

TS-M-2

LCDデイスプレーメーター
(装着タイプ)

¥29,700



TS-RM-2

LCDデイスプレーメーター
(遠隔設置タイプ 。ケーブル30m)

¥39,600



TS-RTS

リモート・バッテリー温度センサー
ケーブル 10m

¥8,250
