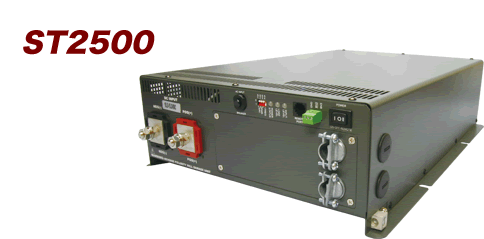

AC切替リレー内蔵型インバータ(正弦波):ST2500

 交流入力端子に接続された商用電源が遮断されると、バッテリーからインバータを介して負荷へ電力供給されます。
 商用電源が復帰すると自動切換リレーが働き、負荷は再度自動的に商用電源に接続されます。


 <主な特徴>

  • 商用自動切換リレー内蔵(定格25A)。
  • DC-ACインバータからACバイパスモードへの切換時間8〜10msec。
  • 商用電源と常時同期運転で負荷の運転遮断を回避。
  • ACブレーカー内蔵(30A)。
  • 交流出力のハードワイヤ接続。
  • 正弦波出力(歪率3%)。
  • 先進のマイコン制御。
  • パワーセーブモード機能で低負荷時の節電可能。
  • 3色LEDで入・出力電圧レベルとエラー表示。
  • 入力高電圧、入力低電圧、過温度、過負荷、逆接続(ヒューズ)、回路短絡保護。



 <仕様・価格>

項目

内    容

型式

ST2500-112

ST2500-124
ST2500-148

連続出力

2500W

最大出力(3分間)

2875W

定格入力電圧

12Vdc
24Vdc
48Vdc

定格出力電圧

100Vac±5% ※

周波数(SW切換)

50/60Hz±0.05%

出力波形

正弦波(歪率3%以下)

効率(全負荷)

88%
91%
92%

無負荷電流

2.35A
1.30A
0.70A

節電モード

0.50A
0.35A
0.19A

入力電圧範囲

10.5〜15Vdc
21〜30Vdc
42〜60Vdc

入力レベル表示

赤/オレンジ/緑色LED

負荷レベル表示

エラー表示

赤色LED

保護回路

入力高電圧、入力低電圧、過温度、過負荷、回路短絡、

逆接続(ヒューズ)、ACブレーカー

ブレーカー

30A

リモートコントローラ

CR-6 / CR-8(オプション)

AC切換同期

切換スイッチ

25A

切換時間

インバータ→ACバイパス:8〜10msec
ACバイパス→インバータ:16〜50msec

安全規格

UL458準拠

EMC規格

FCC Class A

動作温度範囲

0〜40℃

保存温度範囲

-30〜70℃

冷却

負荷連動ファン(70℃ ON,45℃ OFF)

寸法

463×332×117(mm)

重量

12.0kg

税抜・価格

270,000円
270,000円
270,000円

ご購入申込み

数量:

数量:

数量:

◆仕様及び外観は、改良のため予告無く変更することがありますのであらかじめご了承ください。

→ST2500の外形寸法図(PDFファイル)


オプション:リモートコントローラー(SK・STシリーズインバーター専用)

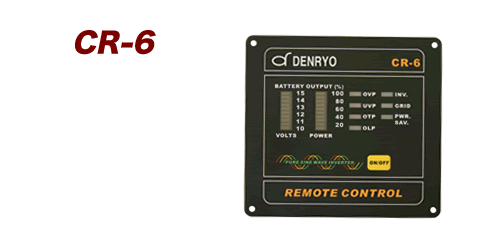

CR-6

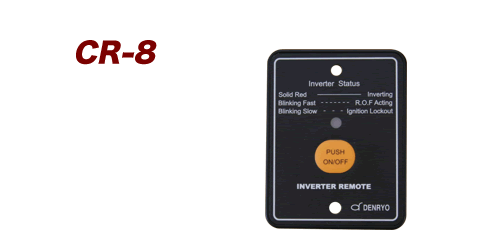

CR-8
<< クリックで拡大
<< クリックで拡大

・主な特徴

インバータのON/OFFを遠隔操作。

インバータのON/OFFを遠隔操作。

イグニッションロックアウトとリターンオーバーライド機能の作動状態を表示。

イグニッションロックアウトとリターンオーバーライド機能の作動状態を表示。

バッテリー電圧を表示。

--

出力電圧を表示。

--

高電圧、低電圧、過温、過負荷状態を表示。

--

動作状態を表示。(インバータ、GRID、パワーセーブ)

--

接続不良状態を表示。

--

・イグニッションロックアウト機能

AUX端子に補助電線を接続し、バッテリーからインバータへの入力電圧と同じ電圧(12Vまたは24V)を印加すると、インバータを常にOFF状態へロックさせる機能です。AUX端子に信号が与えられていない場合は、通常のボタン操作によるON/OFFができます。

・リターンオーバーライド機能

AUX端子に補助電線を接続し、バッテリーからインバータへの入力電圧と同じ電圧(12Vまたは24V)を印加すると、インバータがON になり、インバータ動作を優先する機能です。AUX 端子への電圧を遮断するとインバータはOFFになります。AUX端子へ信号が与えられない場合は、通常のボタン操作によるON/OFFができます。

<機器仕様・価格>

項目

内 容

内 容

型式

CR-6

CR-8

システム電圧

12Vまたは24V(購入時ご選択)
12V

入力電圧範囲

10.5〜30Vdc/21〜60Vdc
10.5〜30Vdc

動作温度範囲

0〜40℃
0〜40℃

保存温度範囲

-30〜70℃
-30〜70℃

待機電流

80mA未満
40mA未満

適用機種

SK700/SK1000/SK1500/SK2000/SK3000
ST600/ST1000/ST1500/ST2000/ST2500
SK700/SK1000/SK1500/SK2000/SK3000
ST600/ST1000/ST1500/ST2000/ST2500

寸法

130×120×31(mm)
57×73×27(mm)

重量

360g
26g

取扱説明書

CR-6 (PDF 図面含む)
CR-8 (PDF 図面含む)
税抜・価格
10,000円
6,000円

ご購入申込み

電圧:  数量:

数量:
