KY-REC ソーラー計測くん(M-DC・データロガーセット)
   ・・・
太陽光(風力)発電量を”見える化する”計測システム!

      直流機器の電力消費量(放電量)の計測も可能です。



M-DCアナログ端子付き
  データロガー
解析ソフト

 太陽光・風力発電による発電量(W)、発電容量(Wh)をデータロガーに記録するとともに、パソコンに表示・記録する装置です。

 発電量モニター(アナログ端子付き)とデーターロガー・ソフトウェアのセットです。発電量(W)をデータロガーに蓄積し、パソコンからデータを吸い上げます。

 データは、添付の専用ソフトで処理され、テキストデータとして出力可能ですので、お手持ちのExcel等のソフトで簡単に集計可能です。

 発電量(W)、発電容量(Wh)をグラフ化できるExecelのサンプルソフトをお付けします。エコ貢献量(CO2換算・石油換算・森林面積換算)をお手持ちのパソコン画面で確認できます。データは、専用ソフトのグラフ・チャートで表示するとともに、エクセル等でデータ加工可能です。


<計測システムの事例> : クリックで拡大します。

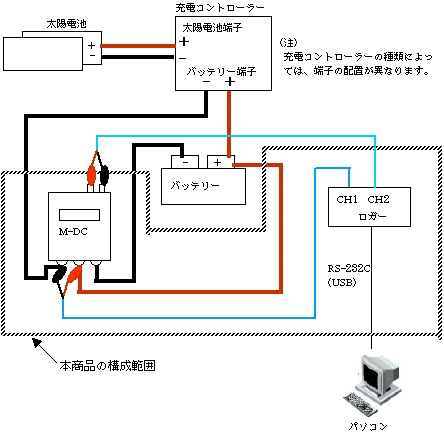

システム-1  太陽光・発電量測定
 小型風力発電の計測も可能です。
システム-2  負荷消費電力測定

システム-3  発電・消費 同時測定
 計測くん2セットで同時測定

計測結果の表示。

 Excelサンプルソフト(標準添付)による表示可能。

(表示項目)
・日別・合計・平均・発電容量(Wh)
・最大発電(W)日時
・バッテリー電圧(最高・最低日時)
・エコ貢献量:CO2削減量・石油換算・森林面積換算

<発電量測定> <消費電力・放電量測定>


商品構成
・M-DC-AN:発電量モニターアナログ端子付き
・2CHデータロガー・PC取込み専用ソフトCD・付属品(RS-232Cケーブル・マニュアル他)
 (注)
・Excel解析用サンプルソフトCD(発電量(W)・発電容量(Wh)集計表・グラフ表示)
(注:ノートパソコン等で、シリアル9ピン端子のない場合は、USB-シリアル変換ケーブルをパソコンショップ等でお求めください。)


【特 徴】

  • 発電量モニター(MDC-AN)で測定した発電量(W)を電圧信号に変えて出力、
    データロガーでデジタルに変換記録・蓄積します

  • サンプル間隔は2秒〜60分で、最大8000データ(間隔10分で55日分)をノンストップで記録可能 (注:記録可能日数はサンプリング間隔により異なります)

  • 記録されたデータは、専用ソフトでパソコンで取り込み可能。
    (パソコンは常時接続しておく必要はありません)

  • 専用ソフトからテキストファイルに出力可能、エクセル等でデータ加工可能

  • 添付のExcelサンプルソフトで、発電容量(Wh)、最大発電日、エコ貢献量(CO2換算-kg・石油換算-リットル・森林面積換算-m2)表示・記録可能

  • Microsoft Windows XP/Vista/7/8  対応

【用 途】

  • 学校や科学館でのエコ学習用
  • 公園、官公庁舎など公共施設のでエコ発電啓蒙用
  • エコ発電個人ユーザーの発電データ観測用
  • エコ発電設備の評価用

・パソコン表示画面の例(クリックで拡大)

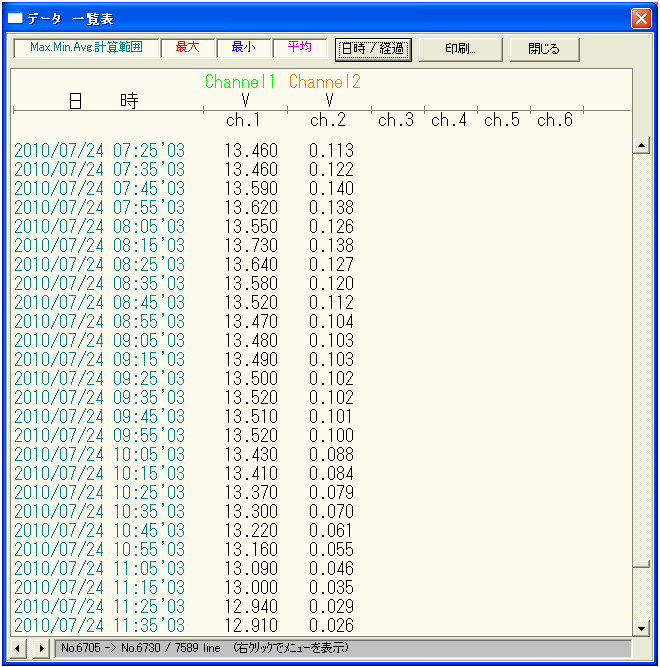

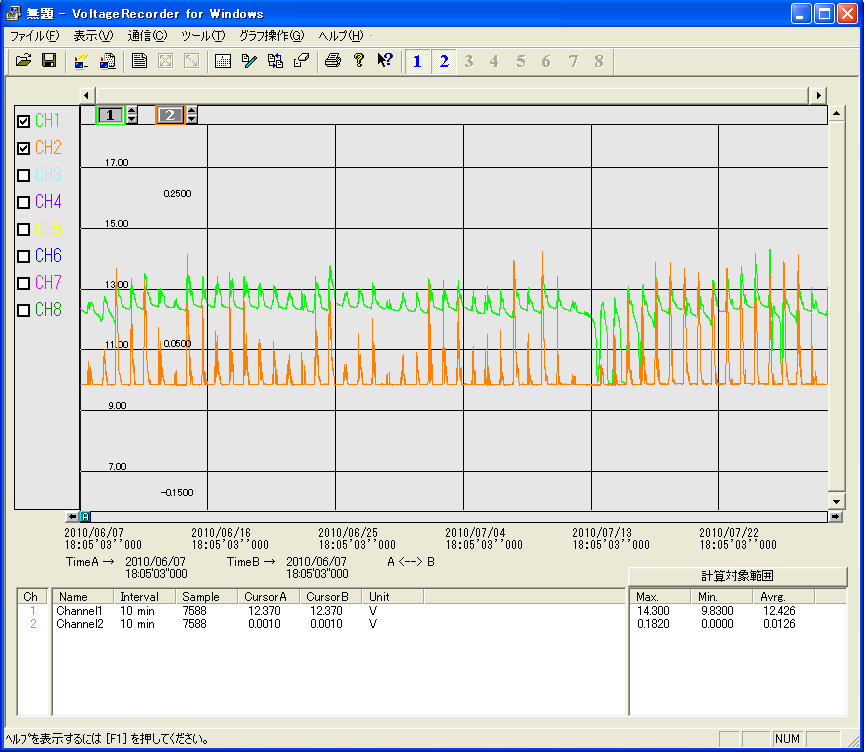

・ロガー専用ソフトによる表示

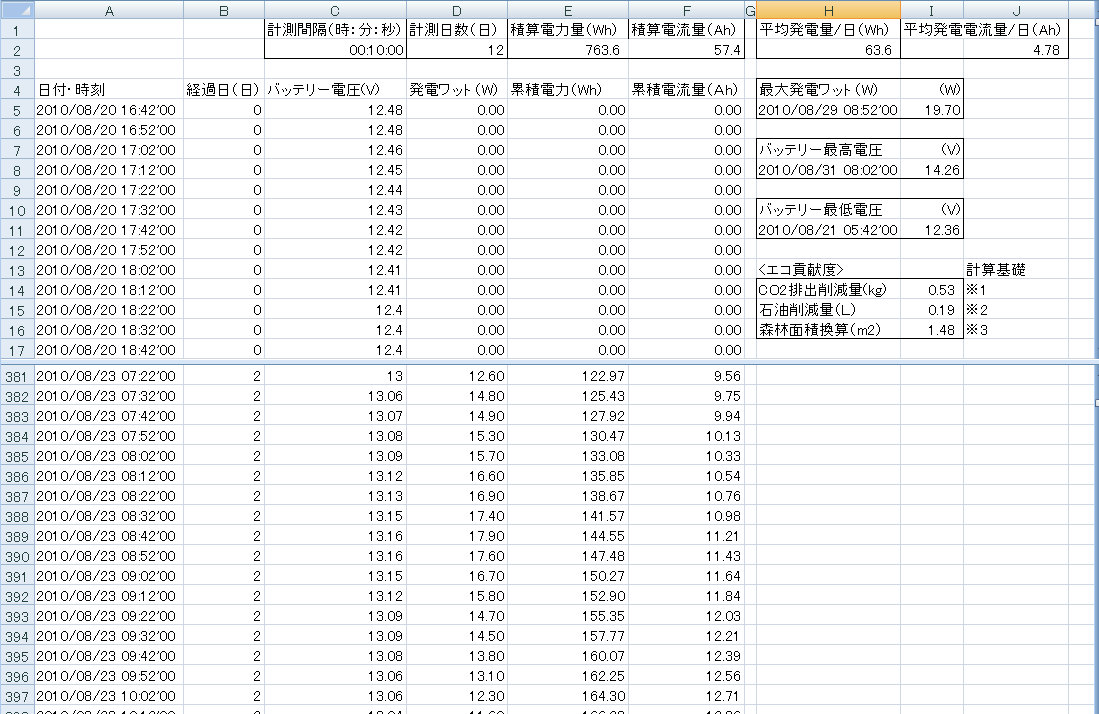

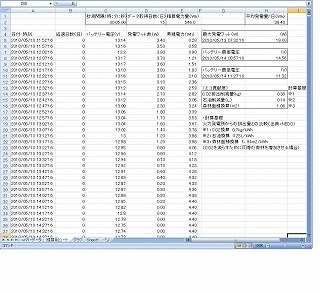

・Excel添付サンプルソフトによるグラフ表示

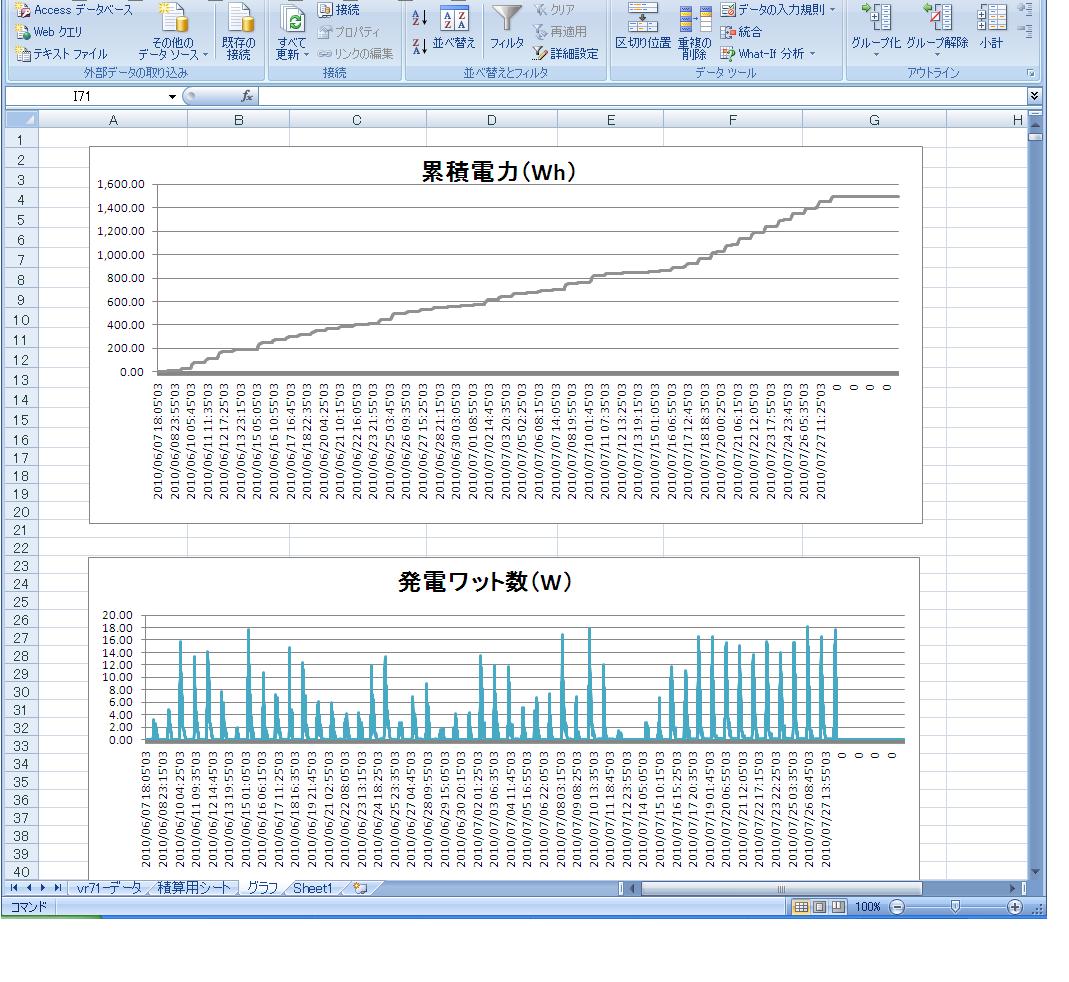

<発電量-Wh、Wの推移>

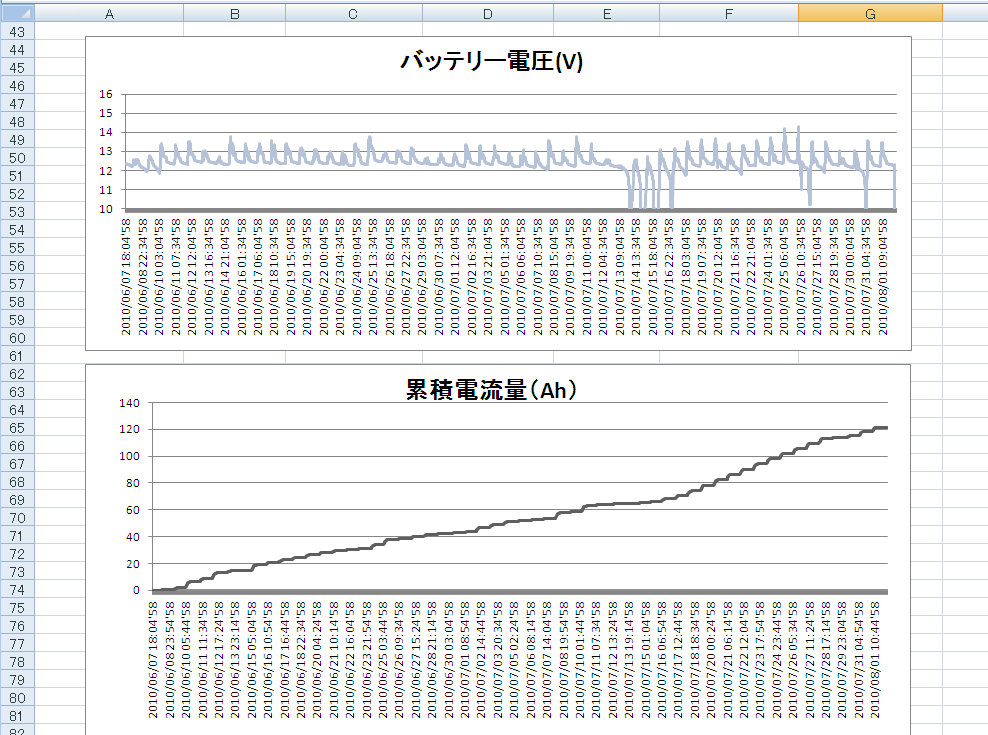

<電圧-V、電流量-Ahの推移>

<消費電力-Wh、Wの推移>
<消費電力-電圧V、電流量Ahの推移>

 (注) 測定は、発電量計測、または消費電力測定のいずれかとなります。


商品仕様: 型式 KY-REC

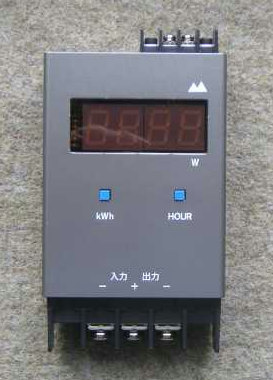

1)発電量モニター部分:MDC-AN(アナログ出力端子付き)
入力電圧 0〜30V(直流) 注)*1

入力電流

最大30A

方  式

積分乗算方式

電力表示

0.1W〜500W

確  度

±1%(+1Wは自己消費) *2

積算電力

0.1W〜9999kWh

積算時間

1分〜9999時間(小数点自動切換)

記  憶

積算電力および積算時間

本体消費電力

2W

アナログ出力端子 5V/500W  注)*3

寸  法

75×100×30(mm)

重  量

300g

備考:
・発電量(W)と発電容量(Wh)を表示。
・アナログ出力:0-500Wまでの太陽光発電量(W)を0-5Vの電圧信号で出力します。

(注)
*1.12V系-24V系システムに対応、それ以上(〜300Vまで可)については別途ご相談下さい。
*2.自己消費をしない100V電源駆動のオプションもあります。
*3.1kWまで対応できる機種もありますので、別途ご相談下さい。

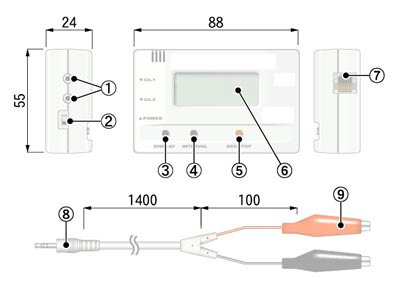

2)ロガー部分

  • 1.入力ケーブル接続ジャック
  • 2.電源スイッチ
  • 3.DISPLAY(表示切り替え)ボタン
  • 4.インターバル・ボタン
  • 5.REC/STOP切替ボタン
  • 6.液晶表示部
  • 7.通信ケーブル用接続ジャック
  • 8.入力ケーブル
  • 9.ワニ口クリップ
測定要素 電圧
チャンネル数 2チャンネル(GND共通)
入力インピーダンス 約1MΩ
入力電圧範囲 ±15V
レンジ:±1・±2・±6・±15V
記録間隔1秒以上:オートレンジ・固定レンジ
記録間隔1秒未満:固定レンジ
測定分解能 0〜1V:1mV・1〜1.8V:1〜2mV・1.8V〜2V:1〜5mV
2〜5.4V:5mV・5.4V〜6V:5〜10mV・6〜15V:10mV
測定精度 ±0.5%+5dgt.(10℃〜30℃の環境下に於いて)
入力周波数特性 DC〜20Hz(50〜60Hzフィルタあり)
記録開始方法 即時スタート・予約スタート(パソコンより)
記録間隔 1・2・5・10・15・20・30秒 1・2・5・10・15・20・30・60分
0.02・0.05・0.1・0.2・0.5秒 合計20通りから選択
(1秒以上の記録間隔と0.5秒以下の記録間隔は、パソコンより切換)
記録容量 8000データ×2チャンネル
記録モード エンドレスモード (記録容量がいっぱいになると、先頭のデータに上書きして記録する)
ワンタイムモード (記録容量がいっぱいになると、記録を停止する)
液晶表示 測定値(7セグ×4桁)
単位(各チャンネルの単位は、パソコンで編集し設定可能 ドットマットリックス  (5×7)3個)
記録状態・記録モード・電池寿命警告
液晶更新間隔 1秒(本体スイッチにより測定値・単位を、2チャンネル交互表示)
チャンネル1 固定表示/チャンネル2 固定表示/非表示に設定可能
スケール変換 各チャンネルの測定値を、y=Ax+Bまたは、2点補間で算出し表示
データバックアップ 電池電圧低下時・電源スイッチOFF時
その他の機能 記録開始・記録停止・記録間隔設定・データフル表示
電源 単4アルカリ電池2本
電池寿命 記録間隔1秒:約5ヶ月・ 記録間隔2秒以上:約9ヶ月
(電池寿命は、使用環境・記録間隔・電池の性能により異なります。)
インターフェイス シリアル通信(RS-232C)
通信速度 9600bps(吸い上げ時間:データフルで約45秒)
本体寸法 H55×W88×D24mm
本体質量 約93g(単4アルカリ電池2本を含む)
本体動作環境 温度:0〜50℃・湿度:90%RH以下(結露しないこと)
付属品 単4アルカリ電池2本・入力ケーブル(約1m)2本
通信ケーブル1本(RS-232C:D-Sub9ピン ケーブル長 1.5m)、取扱説明書一式・ソフトウェア一式
備考:
(1)サンプル間隔は1秒〜60分で、最大8000データ(間隔10分で55日分)をノンストップで記録可能 (注:記録日数はサンプリング間隔により異なります)

(2)2チャンネルのうち、1チャンネルはM-DCからの発電量(W)の記録用に、残りの1チャンネルはバッテリーの電圧をモニター可能です。基本は12V系システム対応ですが、24V系あるいはそれ以上のシステムにも対応可能です。ご発注時にご相談下さい。

品名:型式
ソーラー計測くん:12V KY-REC-12
ソーラー計測くん:24V KY-REC-24
税抜・価格 \140,000 \142,800

ご購入申込み

数量:

数量:


<100VAC電源駆動>
品名:型式
ソーラー計測くん:12V KY-REC100-12
(100VAC駆動)
ソーラー計測くん:24V KY-REC100-24
(100VAC駆動)
税抜・価格 \150,000 \152,800

ご購入申込み

数量:

数量:

 *100VAC駆動の場合は、発電電力の自己消費がなく、より正確な計測が可能です。
  測定現場に100V電源が別途必要になります。
