PC用発電モニター(型式:M-PF230)・・・パソコン用発電モニターシステム

 風力発電および太陽光発電による発電量(w)、電圧・電流、発電容量(Wh)をパソコン(PC)に表示・記録する発電モニター(充電コントローラー+ソフト)です。

 風力発電機、太陽電池用充放電コントローラーと専用ソフトウェアのセットです。
 発電量(W)、電圧(V)、電流(I)、発電容量(Wh)、エコ貢献量(CO2換算・石油換算・森林面積換算)をパソコン(PC)画面で確認できるとともに時系列で記録します。データは、専用ソフトのグラフ・チャートで表示するとともに、エクセル等でデータ加工可能です。

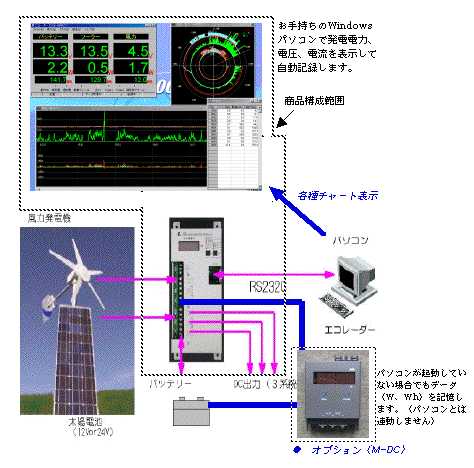

システム図

【特 徴】

  • ソーラーおよび風力発電機の発電電圧・充電電力、バッテリー電圧と充放電電力モニタ機能
  • 発電電圧と充電電流の組合わせでのモニタも可能
  • モニタデータをファイルに自動保存する機能付き
  • 24時間レーダーチャート
  • 発電状況を拡大表示する2次元グラフ
  • 1日ごとの発電電力を表に記録可能
  • エコ貢献量(CO2換算-kg・石油換算-リットル・森林面積換算-m2)表示・記録可能
  • テキストファイルに出力可能、エクセル等でデータ加工できます
  • Microsoft Windows 98/Me/NT/2000/XP 対応

【用 途】

  • 学校や科学館でのエコ学習用
  • 公園、官公庁舎など公共施設のでエコ発電啓蒙用
  • エコ発電個人ユーザーの発電データ観測用
  • エコ発電設備の評価用

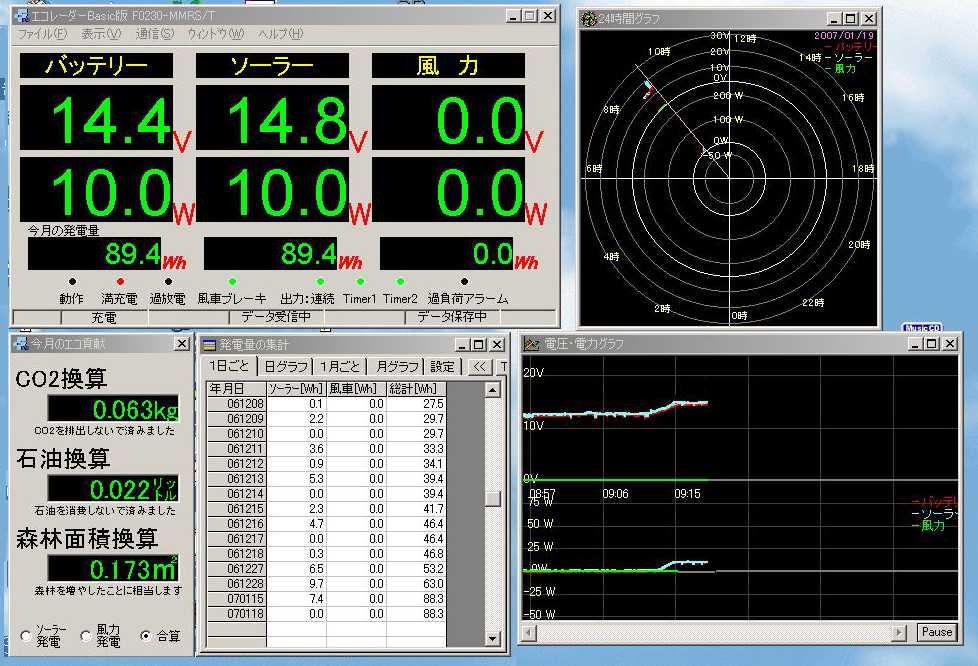

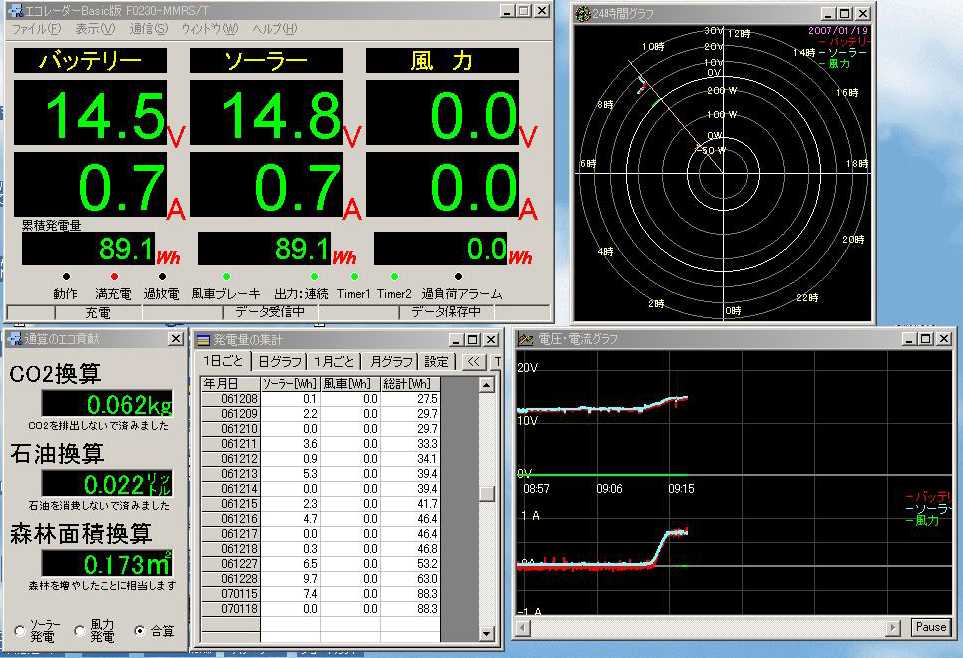

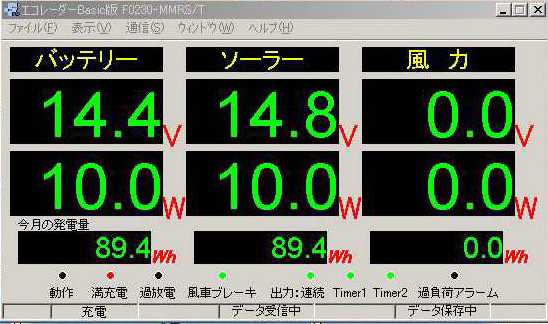

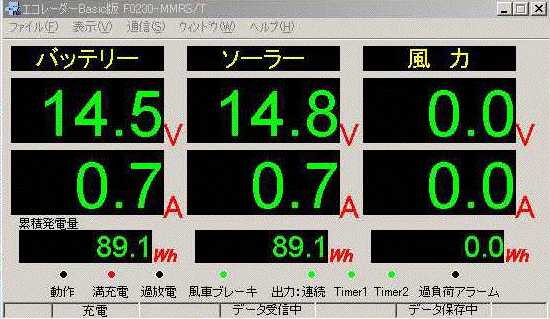

・パソコン表示画面の例(全体画像): サンプル-1、 サンプル2

・発電電圧(V)・電流(A)

・発電電圧(V)・電力(W)

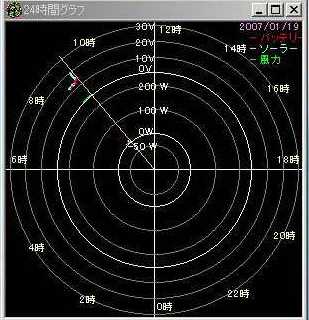

・24Hレーダーチャート(電圧-V、発電-W)

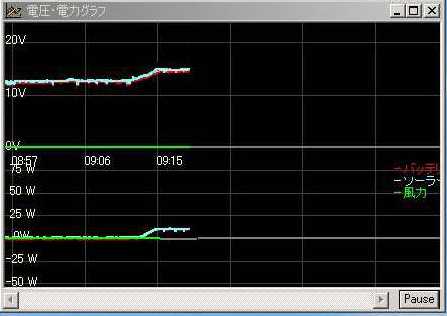

・時系列(電圧-V、発電-W)

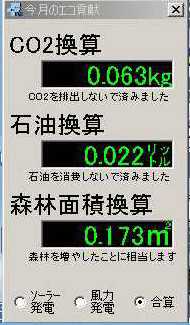

・エコ貢献(CO2換算・石油換算・森林換算)

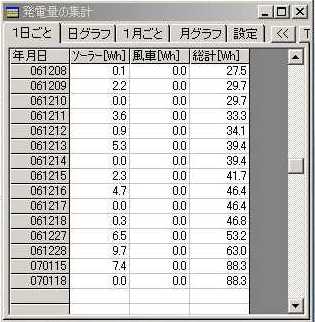

・集計表(発電量Wh)


商品仕様

型 式

M-PF230-12

M-PF230-24

コントローラー部分

制御機能

充電・放電(同時稼働)

システム電圧

12VDC

24VDC

太陽電池系

 ・入力電圧範囲

0〜30V

0〜44V

 ・入力電流範囲

0〜15A

0〜15A

 ・最大入力電力

150W

300W

風力発電機系

 ・入力電圧範囲

0〜35V

0〜35V

 ・定格入力電流

0〜10A

0〜10A

 ・最大入力電力

150W

200W

 ・自動ブレーキ開始

18Vまたは設定電流値

35Vまたは設定電流値

出力(負荷)回路系:3系統

 ・連続出力系回路電流

0〜10A

0〜10A

 ・タイマー1回路電流(注1)

0〜10A

0〜10A

 ・タイマー2回路電流(注1)

0〜10A

0〜10A

  合計出力回路電流

0〜20A

0〜20A

(注1)タイマー回路出力:日没後1〜15時間までON(日照検出で設定時間内でもOFF)。
    または昼夜関係なく連続出力も可能。

人体感知センサー回路系

1回路(5Vの電源供給可能。200mA最大)
センサー反応時5分間ON
タイマー出力回路1.2.と連係して出力を制御

負荷遮断電圧(固定)

11.5V

23V

負荷再接続電圧(固定)

12.5V

25V

周囲温度範囲

-10℃〜+55℃

自己消費電力

0.5W

温度補正

-28mV/℃

充放電電力表示器

0〜199.9W

通信ポート

RS-232C

寸法(mm)

120×250×50

重量

1.1kg

接続図

機器間接続図
パソコン・ソフト(エコレーダー)部分

表示項目

電圧(V)・電流(A)・電力(W)・発電量(Ah)、集計表、エコ貢献量:CO2換算(kg)・石油換算(リットル)・森林換算面積(m2)

グラフ表示

時系列(電圧・電流・電力)グラフ、24時間レーダーチャート

コントローラ状況表示項目

充電回路動作、満充電表示、過放電、風車ブレーキ、コントローラー出力端子状況、過負荷アラーム

税抜・価格
\235,000
\246,000

ご購入申込み

M-PF230-12V

数量:

M-PF230-24V

数量:

(注)エコレーダーソフトは、付属のコントローラーでのみ機能しますので、他のコントローラーとは併用出来ません。


オプション

・発電量モニター(直流電力・積算電力計):M-DC

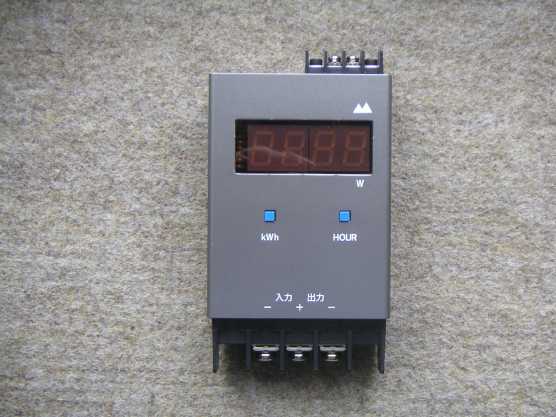

 => クリックで拡大

 風力発電および太陽光発電による現在発電量(w)を表示し、かつ、スイッチ切替で、1分〜1年間のトータルの発電量(Wh)を記憶・表示する優れた積算電力計です。

【特徴】

  • 入力電圧がDC12V〜300Vと幅広く対応(切替なし)
  • レンジ切替なしで、1W〜9999Wまで対応
  • 積算電力と積算時間を記憶
  • 軽量かつコンパクト
  • 測定個所を変えれば、出力電力測定も可能

商品仕様・価格

品  名

発電量モニター

機  種

M-DC

入力電圧

DC10V〜DC300V

電  流

最大30A

方  式

積分乗算方式

電力表示

1W〜9999W

確  度

±1%(+3Wは自己消費)

積算電力

0.001KWh〜9999KWh

積算時間

1分〜9999時間(小数点自動切換)

記  憶

積算電力および積算時間

本体消費電力

2W

寸  法

75×100×30(mm)

重  量

300g

税抜・価格
\64,000

ご購入申込み

数量:
